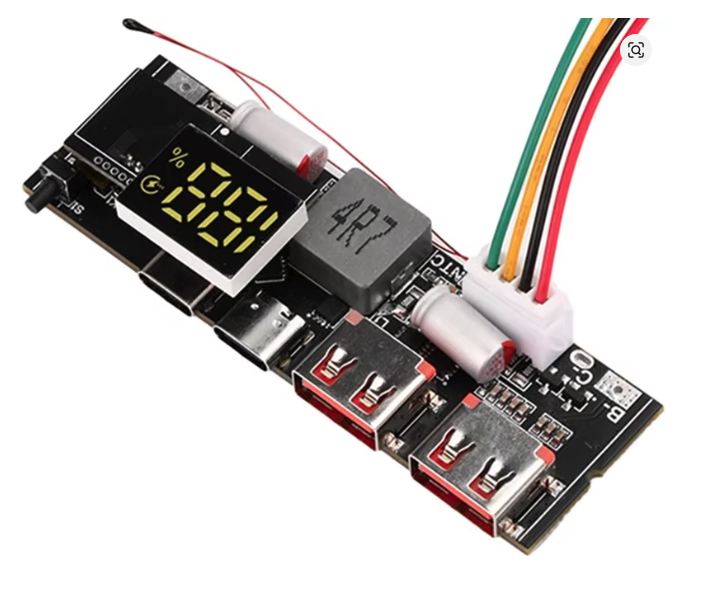

Готова плата керування для самостійної збірки Power Bank на 3S Li-ion акумуляторах (18650, 21700). Два USB-C і два USB-A — сучасний набір портів. Підтримує двосторонню швидку зарядку PD і зарядку від сонячних панелей через MPPT. Налаштування через DIP-перемикачі — без паяння.
Виходи — заряджає пристрої
- 2× USB-C — PPS / PD3.1 / UFCS / QC3+ / QC3.0 / AFC / FCP / SCP до 65W
- 2× USB-A — UFCS / QC3+ / QC3.0 / AFC / FCP / SCP / VOOC 20W / SCP 22.5W
Входи — заряджає Power Bank
- USB-C — PD3.1 / AFC / FCP / SCP до 100W (рекомендований)
- DC / MPPT — сонячні панелі або DC-адаптер, автоматичне PWM/PSM
Підтримувані акумулятори
- Li-ion 4.2V — 18650, 21700, LiPo (за замовчуванням)
- Li-ion 4.35V / 4.4V — через зміну резистора R16
- LiFePO4 3.65V — SW5 ON або R16=5.6K
- Макс. ємність рядка: 25 000 mAh (за замовч. 10 000 mAh)
Кнопка живлення S1
- 1 клік — увімкнути порти
- 2 кліки — вимкнути
- Довге натискання — режим малого струму
Захист та індикація
- BMS — захист від перезаряду, надрозряду, КЗ, перегріву
- NTC B3435 10K — контроль температури
- 7-сегм. дисплей — рівень заряду у %
- Рипл USB-C: Vpp 6–9 мВ | Температура: -5°C до +50°C
Технічні характеристики
- Конфігурація: 3S Li-ion (4.2В/комірку), пакет до 12.6В
- Макс. потужність розряду: 65W (PD)
- Макс. потужність заряду: 100W (USB-C PD3.1)
У комплекті: плата + балансувальний кабель 15 см.
Плата має 10-позиційний DIP-перемикач для швидкого налаштування без паяння:
| Перемикач | ON | OFF |
|---|---|---|
| SW1 | Вихідна потужність 100W | Інша (визначається SW2 або R20) |
| SW2 | Вихідна потужність 65W | Інша |
| SW3 | Вхідна потужність 100W | Інша (визначається SW4 або R21) |
| SW4 | Вхідна потужність 65W | Інша |
| SW5 | Акумулятор LiFePO4 (3.65V) | Li-ion (4.2V) — за замовчуванням |
| SW6 | 5 секцій батареї | — |
| SW7 | 4 секції батареї | — |
| SW8 | 3 секції батареї | — |
| SW9/SW10 | Налаштування зовнішнього BMS (якщо акумулятори мають власний захист) | |
SW6, SW7, SW8 — тільки один може бути ON одночасно. Якщо всі OFF — кількість секцій визначається резистором R27.
Важливо: Використовуйте дріт мінімум 1 мм² (16AWG) для підключення акумуляторів. Вбудований BMS підтримує 3–5S; для 6–7S потрібен зовнішній захист >15A. Не тестуйте крокодиловими затискачами.
Специфікації
| Конфігурація батареї | 3S |
